MSフレキ 作り方 解説 (治具なし加工) 準備編

今回はMSフレキの作成方法を解説します。

今回の改造コンセプトは入手しやすいパーツのみで且つ、MSフレキ専用の治具(じぐ)は使用せず基本的な工具のみを使用しているのでまだミニ四駆を始めたばかりの初心者の方でもお手軽にできる改造となっています。

MSフレキは樽バネ(ダンガンレーサー用スプリングセット)を使用した作り方が主流となっており、樽バネを使用することで作業時間も軽減されるとも言われていますが、現状 樽バネは少々入手しづらいのが難点です。

また、樽バネを使った場合は加工の精度が求められる箇所もあり多少改造難易度が高かったりしますが、今回の解説する改造方法は樽バネを使用せずスライドダンパースプリング(通常バネ)を使用し、特別難しい加工作業もなく精度の高い完成度に仕上がる作り方となっています。
樽バネを使用したMSフレキの作り方も以下のリンク先にて解説しています。

今回はMSフレキ作成に必要なパーツ・工具を紹介し、具体的な作成方法は以下の作成編にて解説しています。

あわせて読みたい
MSフレキ 作り方 解説 (治具なし加工) 作成編 今回はMSフレキの作成方法を解説します。 今回の改造コンセプトは入手しやすいパーツのみで且つ、MSフレキ専用の治具(じぐ)は使用せず基本的な工具のみで作成しており、...

尚、樽バネを使用したMSフレキの作成方法も紹介しているので、樽バネを用意できる方は以下の記事も参考にして頂ければと思います。

あわせて読みたい
樽バネ(タルバネ)を使用したMSフレキ作成方法 解説 今回はダンガン用スプリングセットのスプリング(樽バネ)を使用したパターンのMSフレキの作成方法を解説していきます。 本記事で紹介する改造方法はMSフレキ専用の治具(...
目次

MSフレキとは

必要なパーツ・工具の紹介の前に、まずはMSフレキについて簡単に説明させてもらいます。

MSフレキとはMSシャーシをフレキシブル化することを言い、フレキシブルとは「柔軟」「しなやか」という意味で、その名のごとくフレキ化することによりマシンが柔軟な動きをしてくれるようになります。

そのMSフレキの仕組みですが、マシンが実車のような疑似的なサスペンション機能を持ち、マシンがジャンプ後の着地でバウンドを抑えることによりスムーズに次の走りに移行することができ、且つバウンドによるコースアウトも防げるようになる一石二鳥的な優れた構造でもあります。


※画像は「ミニ四駆 超速ガイド2020」より引用

また、このフレキ構造はMSシャーシならではの機能と言っても過言ではなく、MSシャーシの両軸構造・シャーシ分割構造がフレキシブル化を簡単に実現できるようになっているため初心者から上級者まで幅広く普及しており、現状ミニ四駆大会の上位入賞者の大半はこのMSフレキマシンを使用しています。

では他のシャーシはフレキ構造にすることはできないのかという話ですが、まず片軸シャーシ(AR・FM-A・VS・VZシャーシなど)はモーター・ギヤ・シャフトの構造からフレキを実現させるためにはかなり高度な改造が要求され現実的ではありません。
MSシャーシと同じ両軸シャーシであるMAシャーシについてはモーター・ギヤの構造はMSシャーシと同じなのでフレキ化が可能に見えますが、シャーシ自体が単一パーツのためMSシャーシのように分割構造にすることが難しくこちらもフレキ化は高度な改造が要求され現実的ではありません。

ただMSシャーシ以外でも様々な方法でフレキ化にチャレンジしている方も多くいますし、非常にロマンある改造であり、早いマシンに負けず劣らずの魅力的なマシン改造でもあります。

私自身、現在MAシャーシのフレキ化をいろいろ試しており、実用的な形になり作り方をお伝えできるようになれば本サイトでも紹介していきたいと思います。

MSフレキ作成に必要なパーツ

それではMSフレキ作成に必要なパーツを紹介していきます。

MSシャーシ

MSフレキということで当然MSシャーシが必要になりますが、特にどのタイプのMSシャーシでも同じように改造できるので所持しているMSシャーシを利用してもらって問題ありません。

また、今回の作成でクリヤーボディの端材が必要になり、このレイボルフであればクリヤーボディなのでMSシャーシを初めて購入するのであればこのレイボルフを購入するのもありかと思います。

また以下の軽量センターシャーシはフロント・リヤユニットは付属していませんが、通常のMSシャーシに比べ切断作業がやり易く お手頃なお値段で、万が一センターシャーシ切断に失敗した時の代用品にもなるので初めてMSフレキ作成する方は予備で用意しておくのもありかと思います。

スライドダンパースプリングセット


今回紹介するMSフレキの可動には欠かせないパーツとなり、シャーシと同じぐらい重要なパーツです。

今回の改造の特徴として、バネは入手しやすいスライドダンパースプリングセットのバネ(通常バネ)を使用していきます。

※樽バネを用意できるのであれば、こちらのスプリングは使用せずMSフレキを作成することが可能で、作成方法については以下の記事で解説しているので よろしければこちらもご参照ください。

あわせて読みたい
樽バネ(タルバネ)を使用したMSフレキ作成方法 解説 今回はダンガン用スプリングセットのスプリング(樽バネ)を使用したパターンのMSフレキの作成方法を解説していきます。 本記事で紹介する改造方法はMSフレキ専用の治具(...

スペーサーセット


使用方法は作成編で解説しますが、今回の改造では重要なパーツとなります。

材質はプラスチックでもアルミでもお好みの方で構いませんが、一部追加で加工する際にはプラスペーサーが必須となります。

ビス・ナット・プラベアリング


ビス・ナット・プラベアリングを各4個使用します。

ビス・ナットに基本的に所持していると思うので特別購入する必要ないと思います。

プラベアリングはMSシャーシキットに付属しているAパーツのカウンターギヤ用のものとなり1キット内に2個しかありません…

もしMSマシンを2キット以上所持していない方は代用品として、加工が必要となりますがシャフトホイール用のプラベアリングも使用可能です。

ただしシャフトホール用のプラベアリングはそのままでは使用できないのでヤスリ等で削って直径を小さくする必要があります。

それ以外の代用品としてはFRPプレートの余りがあれば、適切なサイズに切り取って使用するのもありです。

必要パーツリスト

上記で紹介したパーツを以下にまとめました。

MSフレキ作成に必要なパーツ
  • MSシャーシ
  • スライドダンパースプリングセット
  • スペーサーセット
  • ビス・ナット

MSフレキ作成に必要な工具

続いてはMSフレキ作成に必要な工具を紹介していきます。

ボックスドライバー


ロックナットを固定するために使用する工具でミニ四駆の改造では必須級です。

グレードアップパーツに付属している簡易スパナでも代用可能ですがこちらの方が使い勝手がいいので持っておくと便利ですが、こちらの代わりにこの後紹介するミニ四駆ドライバーセットPROでも代用可能なので工具費を抑えるのであればこちらは購入しなくてもOKです。

プラスドライバー


最後の工程でビスを取り付けるために使用します。
ミニ四駆用ビスが回せるドライバーであればどんな物でも問題ありませんが、個人的に上の画像のミニ四駆ドライバーセットPROがおすすめです。

これ一つでビス止め・ナット取付が可能となり、さらにはビットを入れ替えることができ、後ほど紹介するドリル刃も使用できるので今回の改造にはベストマッチな工具となります。

また、小型 電動ドライバーもおすすめです。

上の画像の電動ドライバーにはボックスドライバービットは付属していませんが、ミニ四駆用ビスに適したサイズのドライバービットが付属しており 電動のみならず手動で普通のドライバーとしても使用可能で、ミニ四駆の加工作業の効率アップに繋がる工具となっています。

上の画像のWeaArco製 小型 電動ドライバーを含めおすすめ電動ドライバーの詳細については以下の記事にて商品レビューを書いていますのでよろしければご参照ください。

あわせて読みたい
WeaArco 小型 電動ドライバー レビュー 今回はWeaArco製 小型 電動ドライバーのレビューをしていきます。 製品の外観や仕様はもちろんのこと、実際にミニ四駆を加工作業等で使ってみて分かった良い所・悪い所...
あわせて読みたい
Umimile 小型 電動ドライバー レビュー 今回はUmimile(ユミマイル)の小型電動ドライバーのレビューをしていきます。 製品の外観や仕様から、実際にミニ四駆を加工作業等で使ってみて分かった良い点・悪い点な...

ニッパー


今回の改造では非常に使用する機会が多い工具です。
これだけでほとんどの加工作業が可能になります。

どのタイプのニッパーを使用しなくてはいけないという指定はありませんので、お手持ちのニッパーで問題ないんですが個人的には上の画像の薄刃ニッパーがおすすめです。

切れ味もそうですが薄刃のおかげでパーツを切り取った際の切断面が綺麗に仕上がり、刃先が細いおかげで狭い所にも刃先を入れることができ、加工範囲がグッと増します。

また上の商品とは別に「先細薄刃ニッパー」という先程の薄刃ニッパー以上に先端が細いニッパーもあり、値段もさほど変わらないので、まだニッパーを所持していない方は「先細薄刃ニッパー」を購入した方がいいかもしれません。
(特にタミヤ製であるという必要はありませんのでお気に入りのニッパーであれば それで問題ありません)

クラフトのこ

シャーシ切断のために使用する工具です。
クラフトのこ系の工具は多数ありますが、この薄刃クラフトのこは刃厚0.25mmと薄く 切れ口を綺麗に仕上げることができおすすめの工具です。

ただし、全長約30cmと大きく結構かさばり保管しづらいという難点もあります。
「サイズが大きい工具はちょっと…」という方は以下のオルファ ホビーのこがおすすめです。


刃の厚さは約0.35mmと薄刃クラフトのこ に比べてやや厚いですがこれでも十分綺麗に仕上がりますし、値段もリーズナブルで全長も約20cmと保管しやすサイズになっています。
更にこちらは細刃も付属しており、加工箇所によっては細刃が適していることもあるのでこれ1本購入すれば加工範囲も幅広くなります。

尚、今回の改造では「オルファ ホビーのこ」を使用していきます。

デザインナイフ

こちらは各パーツの一部を削り取る際に使用しますが、今回は作業の安全性を考慮してデザインナイフを使用しての加工説明は極力省いていきます。
デザインナイフを使用して加工する箇所はニッパーやヤスリでも代用可能なので、デザインナイフをわざわざ用意する必要はありません。

ただ、デザインナイフはカッター代わりとしても使用でき、ミニ四駆の改造以外の場面でも使用用途はたくさんあるので持っておいて損はない工具です。

また上の画像のオルファ アートナイフプロは刃を入れ替えることができ、別売りの「ホビーのこ替刃」を装着することでクラフトのこ として使用することもできます。

ヤスリ

今回の改造ではヤスリも必須となりますが、ヤスリと言っても様々な種類があり今回の改造で必要になるヤスリを紹介していきますが、その前にヤスリの番手について簡単に説明しておきます。

どのヤスリにも必ず番手という数字があり、その数字が目の粗さを表してます。
(番手を示す場合は数字の前に#を付けます)

番手の数字が小さいほど目が粗く 一度にたくさん削れるものの仕上がり面は荒くなり
番手の数字が大きいほど目が細かく、一度に削れる量は落ちるものの削り跡が綺麗に仕上がります。

目の粗さは「粗目」「中目」「細目」という名称で分けられ、どの番手がどの名称になるかはヤスリの種類によっても異なり明確に決まっていませんが今回は、#300未満が粗目、#300以上#1000未満が中目、#1000以上が細目ということで話を進めていきます。

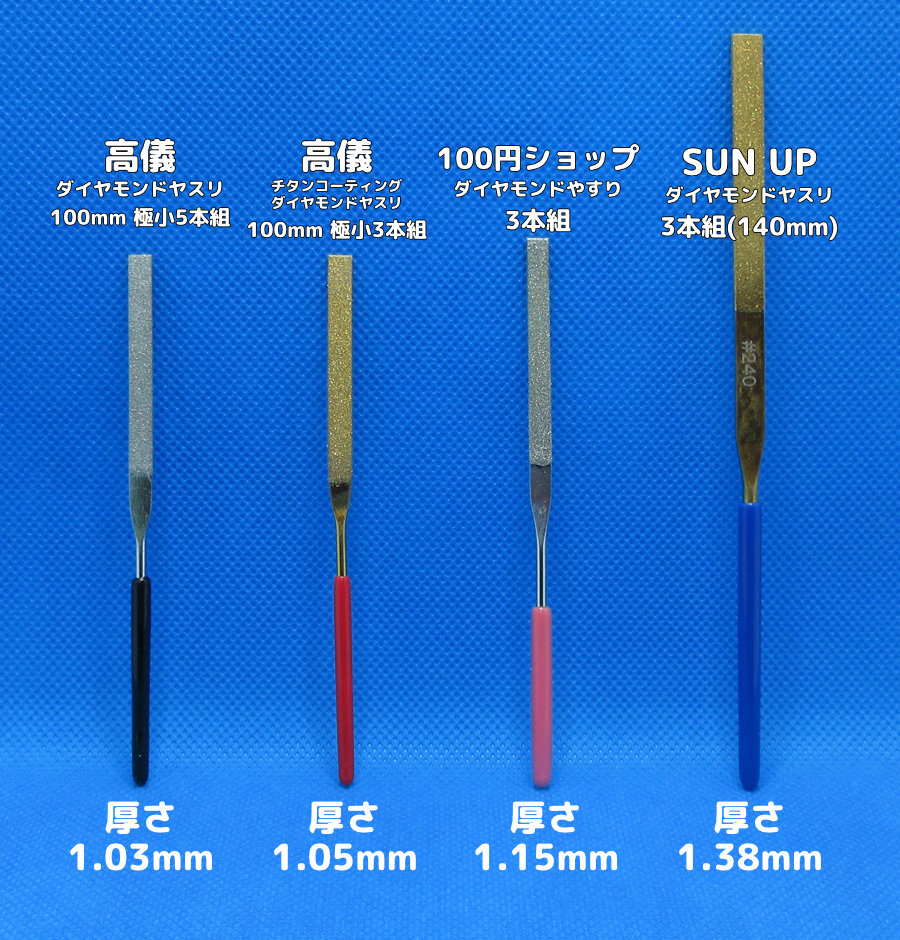

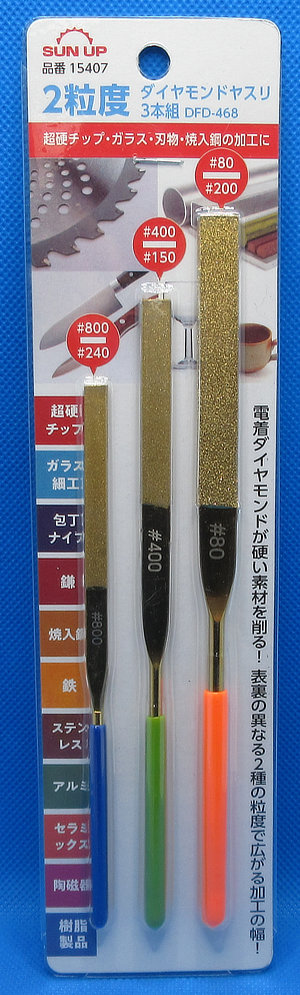

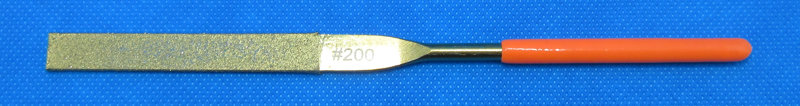

棒ヤスリ


基本的に表面が平らな平型ヤスリをメインで使っていきます。
特にどの平型ヤスリが必要ということはありませんので所持しているもので構いません。

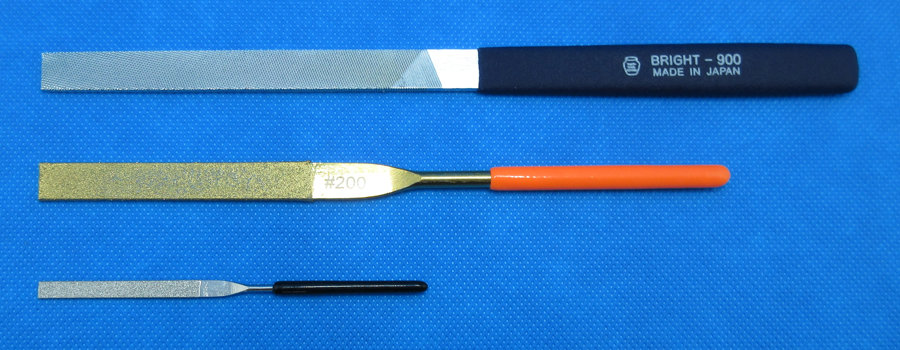

個人的にはペラタイヤ加工の所でも紹介したツボサン ブライト900 中目がおすすめです。
※商品名の900は番手ではなく表面硬度の値となります。

目の粗さは中目ではあるものの、加工面が綺麗に仕上がり、ヤスリの目詰まりもしにくくメンテナンス性にも優れているおすすめの一品です。

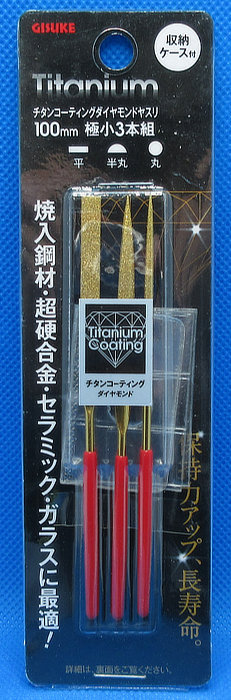

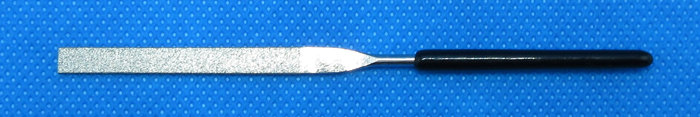

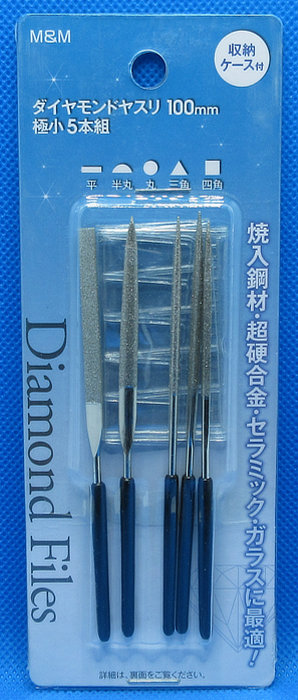

他にお勧めなのは100均で買える小さめのヤスリです。

今回の改造では微調整箇所は細かいヤスリが活躍することが多いので、持っていると作業効率がアップするのでこちらもおすすめの一品です。
特に平型は大活躍で半丸型も地味に活躍します。

紙ヤスリ

こちらはMSフレキ可動のスムーズさを調整するために使用し出来るだけ目が細かいものが良いので、細目(#1000)以上を用意しておくと良いです。

尚、上の画像の紙ヤスリは100均で販売しているので、紙ヤスリを持っていない方はとりあえず100均物を購入しておけばOKです。

板ヤスリ

板ヤスリがなくても棒ヤスリである程度代用可能ですが、板ヤスリがあると作業効率もあがり、MSフレキ以外の改造でも使用できるシーンは多いので持っておいて損はない工具です。

尚、用意する板ヤスリは中目・細目の2面構成の物が好ましく以下の物あたりがいいのではないかと思います。

ただ上の画像リンク先を見てもらうとわかりますが、値段がそこそこ高く まだ加工の経験も浅い初心者の方は面食らってしまうかもしれません。

そこで「板ヤスリを買うのはちょっと…」という方は、紙ヤスリ平らな板を用意すれば板ヤスリを作ることが可能なので試してみてください。

紙ヤスリは先程紹介した100均のもので問題ありません。

平らな板は ある程度片目で平らな物であれば何でも構いませんので家にある適切な物を探しましょう。
もしいい物がなければ100均で木製のまな板等販売しているので、こちらを使用するのがいいかもしれません。

紙ヤスリと平らな板を用意したらあとは両面テープで双方をくっつけて板ヤスリの完成です。

ドリル(2mm刃)


シャーシにビスを通すための穴の拡張で使用します。
ビス用の穴をあけるため、ドリル刃は2.0mmを用意します。

上記の電動ハンディドリルに2.0mmドリル刃も付属しているので、電動ドリルを持っていな方にはおすすめの工具です。

ドリル刃2.0mmはミニ四駆改造では使用するシーンは多いので、持っていない方はこれを機会に購入しておきましょう。

尚、ドリル刃2.0mmを取り付ける工具はドリルでなくても精密ピンデバイスでも構いません。

後述するドリル刃4.5mmの両方を取り付けられるドリルを選んでもいいと思うので、ご自分の所持している工具を考慮してなるべく必要最低限の工具で済ませましょう。

4.5mmドリル刃

シャーシ同士を結合させる穴の拡張で使用し、今回の改造の中で最も特殊であろう工具となります。
冒頭で「基本的な工具のみを使用して」と言いましたが これだけはフレキ可動をさせるためどうしても必要になります。

4.5mmドリル刃の代わりにスペーサーと紙ヤスリを組み合わせても穴の拡張作業はできなくもないのですが、相当な手間と時間がかかってしまうので、それを考えると4.5mmドリル刃を用意した方が遥かに楽です。

尚、4.5mm刃はそこそこ店舗規模が大きい100均に置いてあり、100均のクオリティで問題ありません。

また、このドリル刃ビットだけでは穴拡張作業はできず、ビットをジョイントさせる本体が必要になるのですが、先程紹介した「ミニ四駆ドライバーセットPRO」に100均で購入した4.5mmドリル刃のビットを取り付けることが可能です。

ミニ四駆ドライバーセットPROでなくても、ビットを取り外しできるドライバーであればどれでも良いです。

接着剤


スペーサーをシャーシに固定させるために使用します。

特にこの接着剤でなくては駄目ということはありませんので、プラスチック同士をしっかり接着してくれるものであれば問題ありません。

尚、今回私は接着後に少し位置を調整できるよう、速乾用ではなく多少乾燥に時間がかかる接着剤を使用しています。

グリス


MSフレキの可動を調整にするために使用します。

基本的にMSフレキで使うグリスと言えば上のスライドダンパーグリスなんですが、可動をスムーズをしたい時には以下のオイルペンも重宝するので、持っていない方はこれを機に購入するのもありかと思います。

ブラシ


こちらはあれば便利ということで、必須ではありません。

ブラシがあると加工作業後のパーツやヤスリについた削りカスを払うことができるので意外と重宝します。

上の画像のものは100均で購入できるので、持っていない方は他の工具類と一緒に購入してみてはいかがでしょうか。

また、棒ヤスリについてはブラシでも削りカスが完全に除去しきれないことがあり、そういった場合は消しゴムを当てるのがおすすめです。

消しゴムを使えば細かい削りカスも除去できるので、ヤスリに削りカスが残ってしまっているという方は試してみて頂ければと思います。

必要工具リスト

MSフレキ作成に必要な工具
  • ボックスドライバー
  • プラスドライバー
  • ニッパー
  • クラフトのこ
  • デザインナイフ ⇐必須ではない
  • ヤスリ
  • ドリル(2.0mm刃)
  • 4.5mmドリル刃
  • 接着剤
  • グリス
  • ブラシ ⇐必須ではない

最後に

以上がMSフレキ作成に必要なパーツ・工具の紹介でした。

上記のパーツ・工具を使ったMSフレキの作成方法については作成編をご参照ください。

ちなみに今回紹介した商品の大半はAmazonにて最安値で買えます。(一部の商品はAmazonでは未販売)
ただし、在庫状況により在庫自体がなかったり・他業者が定価より高い金額で販売していることもあるのでご注意ください。

Amazonで在庫がない・値段が高いパーツ・工具については他のネット通販サイトで検索すれば定価よりも安く買う事もでき、ネット通販サイトのどこで買えば安いのかを「ミニ四駆 パーツ価格比較調査」の記事で解説しているのでよろしければ参考にしてください。
